一種電磁流量計磨損板報警功能的裝置

本文介紹的是一種電磁流量計磨損板報警裝置,包括電磁流量計的導管,其特征在于:還包括絕緣支柱、絕緣螺母、內襯筋板、連接板、出線螺栓、耐高溫導線、金屬螺紋柱、焊片、樹脂膠及報警電路,所述內襯筋板為帶有缺口的環狀板;所述連接板為條狀板,在條狀板上固定數個絕緣柱和絕緣螺母;在間距設置的兩個內襯筋板上搭接數根連接板通過絕緣柱和絕緣螺母固定在一起,在一個內襯筋板和一個連接板之間設置一個焊片,在每個絕緣柱上連接一個金屬螺紋柱,以上結構構成傳感器;所述電磁流量計的導管內嵌入傳感器,傳感器上的數個金屬螺紋柱與電磁流量計導管內壁固定在一起,所述耐高溫導線的一端與焊片連接,耐高溫導線的另一端穿過電磁流量計導管上設有的絕緣線螺栓與接線盒內設有的報警電路連接,在電磁流量計導管的內壁上設有層樹脂膠,傳感器封裝在樹脂膠內。

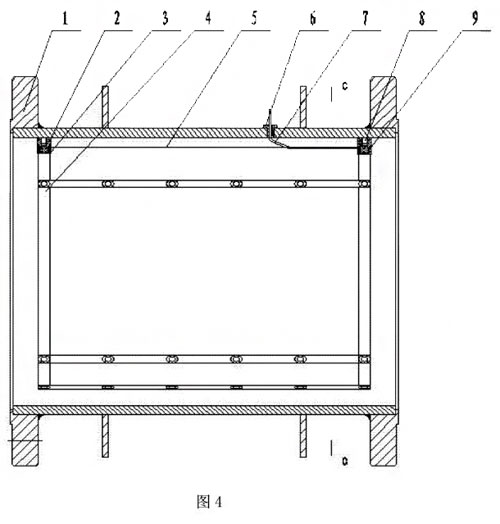

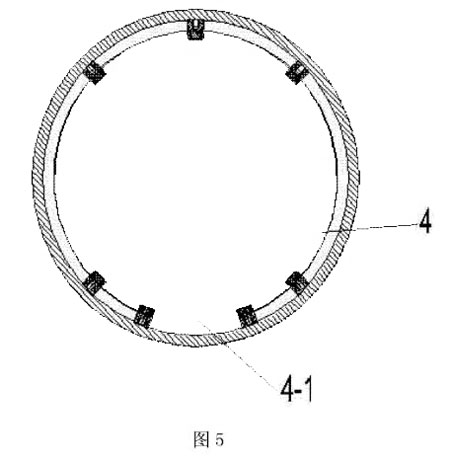

本電磁流量計磨損板報警裝置,包括電磁流量計的導管(1),其特征在于:還包括絕緣支柱(2)、絕緣螺母(3)、內襯筋板(4)、連接板(5)、岀線螺栓(6)、耐高溫導線(7)金屬螺紋柱(⑧)、焊片(9)、樹脂膠(10)及報警電路,所述內襯筋板(4)為帶有缺口(4-1)的環狀板;所述連接板(5)為條狀板,在條狀板(5)上固定數個絕緣柱(2)和絕緣螺母(3);在間距設置的兩個內襯筋板(4)上搭接數根連接板(5)通過絕緣柱(2)和絕緣螺母(3)固定在起,在一個內襯筋板(4)和一個連接板(5)之間設置一個焊片(9),在每個絕緣柱(2)上連接一個金屬螺紋柱(⑧),以上結構構成傳感器;所述電磁流量計的導管(1)內嵌入傳感器傳感器上的數個金屬螺紋柱(8)與電磁流量計導管(1)內壁固定在一起,所述耐高溫導線⑦)的一端與焊片(9)連接,耐高溫導線(⑦)的另一端穿過電磁流量計導管(1)上設有的絕緣線螺栓(6)與接線盒內設有的報警電路連接,在電磁流量計導管(1)的內壁上設有一層樹脂膠(10),傳感器封裝在樹脂膠(10)內。

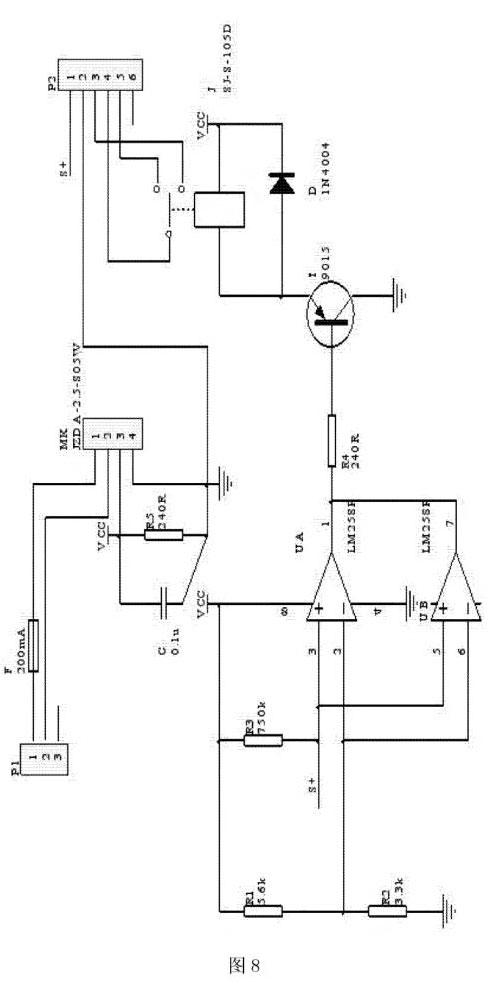

本電磁流量計報警裝置的效果是:在電磁流量計襯里磨損到臨界厚度時發出報警以避免流量計突然失效造成人員和財產的損失。

附圖說明

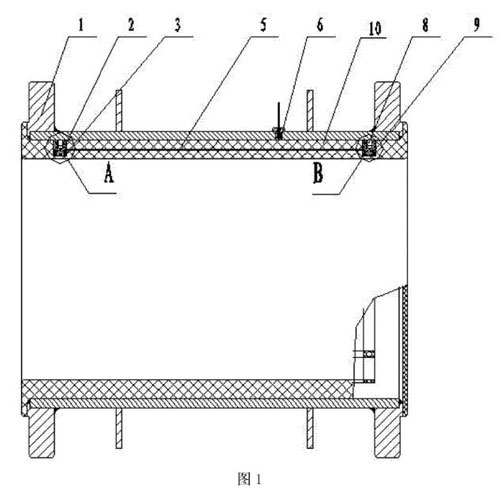

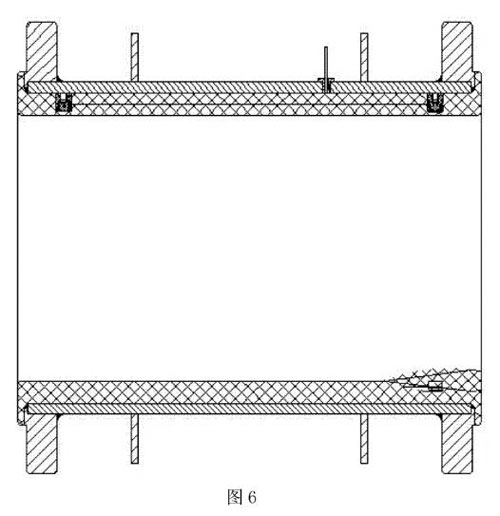

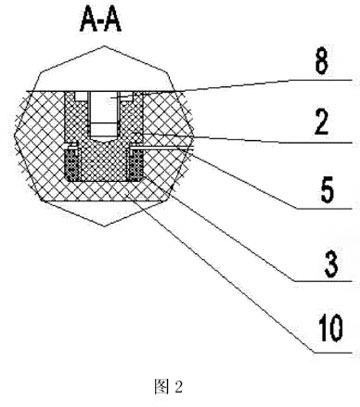

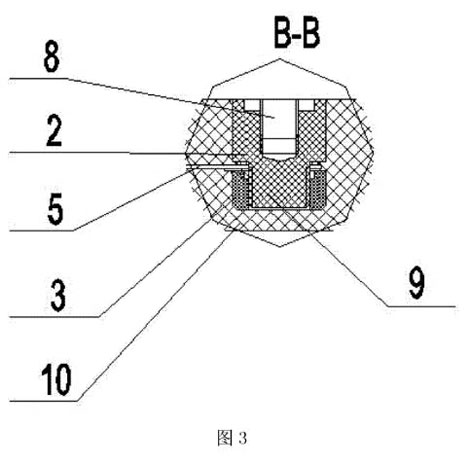

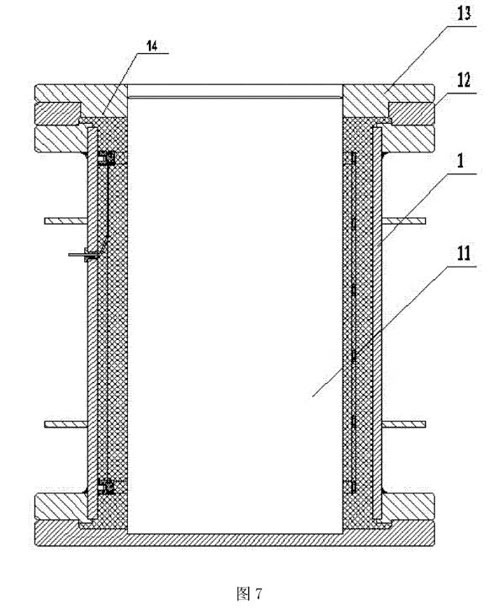

圖1為本電磁流量計磨損板報警裝置結構示意圖。
